APC SQ-22双通道隔离器
APC SQ-22双通道隔离器
采用坡莫合金材料音频隔离牛为主材料，低底噪、无50Hz交流“嗡”声、无高频“嗞啦”干扰、保持原有音质。
产品详情
技术参数
APC SQ-22双通道隔离器
产品概述
通常情况下，音频或立体声信号传输电缆屏蔽层的电压为0V，当多媒体系统地回路/地环现象存在时，电平将在0V左右上下波动，更严重的将导致音频立体声信号严重失真及低频交流“嗡”音和车载火花高频“嗞”音等干扰现象。 在音频信号传输距离超过100米的情况下，极易产生较高的接地环路电压，如果地环电压过高的情况下，甚至会导致信号源或接收设备被烧毁，严重时有可能危及到使用者生命，音频隔离器SQ22可以减弱和解决上述的情况。
广泛应用于各种音频扩声、连接传输系统，如：实况演出，多媒体会议、录音室、演播厅、音响工程、乐队现场等。
产品特点：
采用坡莫合金材料音频隔离牛为主材料，
低底噪、无50Hz交流“嗡”声、无高频“嗞啦”干扰、保持原有音质。

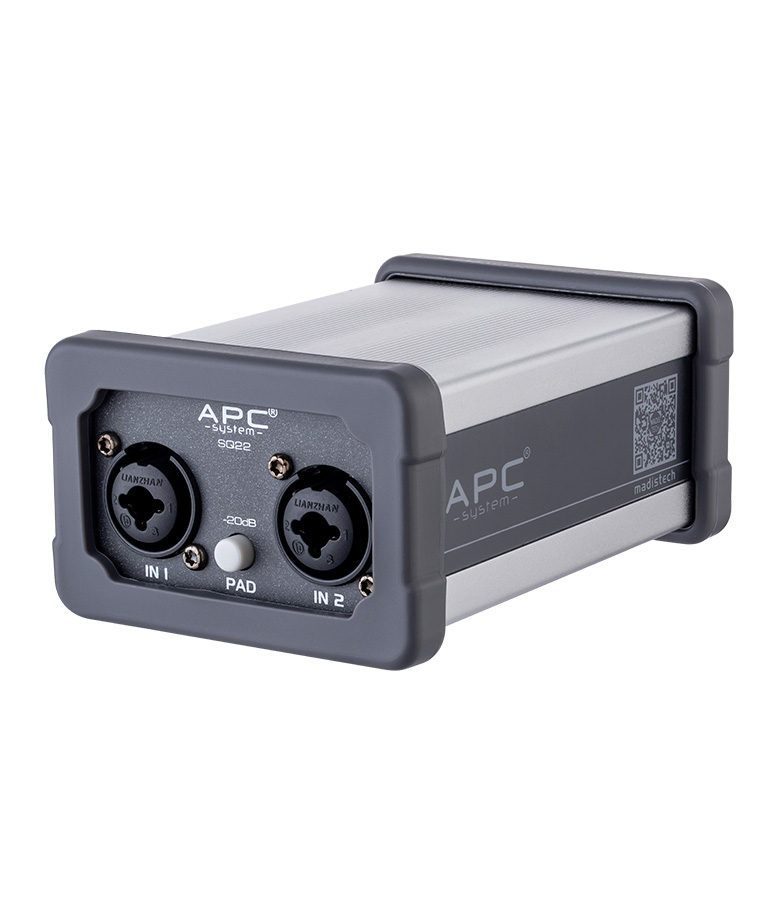

设有-20db的开关用于衰减

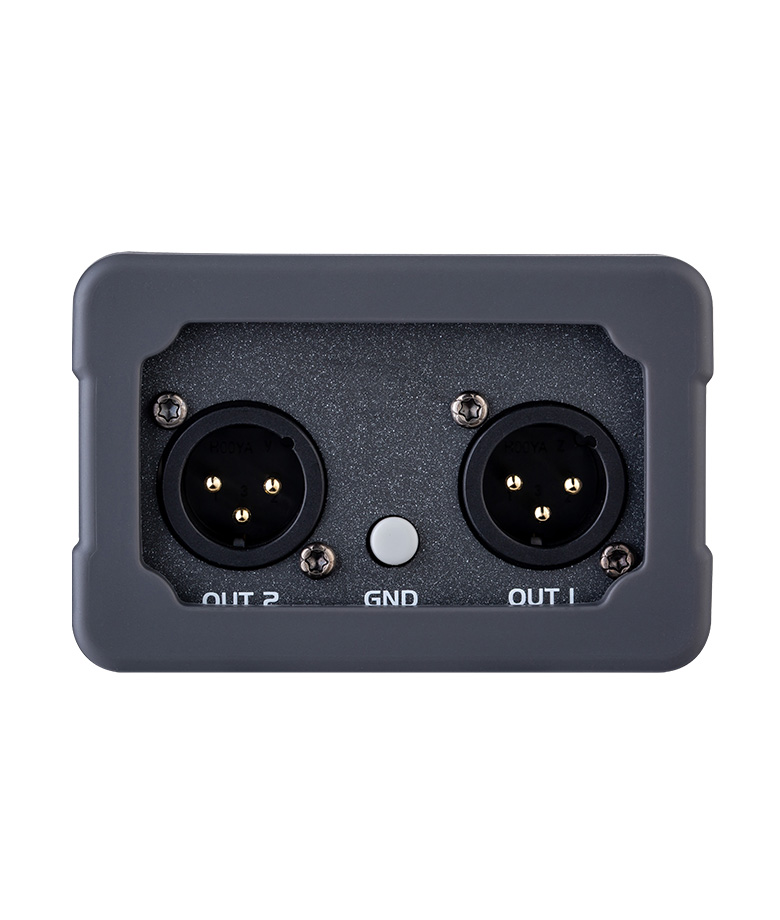

点对点平衡传输音频、可以选择前面板2个接口中的任意一个COMBO接口输入，从后面板对应COMBO接口输出
优异的大于60dB-CMRR，较高的抗共模干扰抑制能力
无需TCP/IP设置，无需防火墙、无安全漏洞隐患
隔离滤波音频传输最远传输信号100－150米
支持即插即用，支持热插拨、无需电源，无需软件设置和维护
体型小巧，人性化设计，对安装环境要求小
内置瞬态、浪涌抑制、抗静电保护电路
防水体积小，重量轻，
全天候工作，性能稳定可靠。
性能指标：
输入输出隔离绝缘耐压：300Vp-p以上
多通道隔离静噪器特性：设备插损<0.5dB回损：＞18dB
Max(输入－输出、输入电平：0.5Vp-p(Min)-1Vp-p - 3Vp-p (Max)、
模拟地环路隔离及静噪处理
频率响应：20HZ—20KHZ（±＜0.2db ref 1khz）
共模抑制：＞68dB＠1KHz
立体声通道隔离度：62dB
输入阻抗：600Ω
输入接口：XLR平衡接口
输出阻抗: 600Ω
输出接口： XLR平衡接口
额定损耗：＜0.5db（ref 1khz 1V rms）
绝缘电阻：DC1000V 100MΩ
隔离电压：AC 50Hz - 60Hz 0 V—1500V
最大输入电平：+6dBu
尺寸：120*80*53mm
净重：0.4kg
附件：防滑硅胶套二只
